La microscopie FT-IR est généralement réservée à la mesure d'échantillons spécifiques tels que de petits contaminants sur des films polymères ou des micro-échantillons transférés sur des fenêtres transparentes à l’infrarouges. Aujourd'hui, les microscope IR IRT-5X et imageur IR de derniere génération IRT-7X, offrent de nouvelles fonctions qui améliorent considérablement les cartographies infrarouge et les analyses microscopiques. Ces tous nouveaux systèmes peuvent être facilement interfacés avec les derniers spectromètres des séries FT-IR 4X ou FT-IR 6/8X ainsi que nos IR sous vide, offrant les systèmes de microscopie et d'imagerie les plus avancés disponibles sur le marché. Couplant la technologie éprouvée de JASCO pour la spectroscopie infrarouge, accumulée sur plus de 65 ans, avec la conception optique la plus avancée et les meilleurs caméra disponibles. L'IRT- 5X et 7X offrent la meilleure solution même pour les analyses d'échantillons les plus difficiles.
Microscope IRT-1000X
Microscope infrarouge FTIR compact
Analysez les micro-échantillons avec simplicité et précision
Le microscope infrarouge IRT-1000X de JASCO est une solution compacte et économique dédiée à l’analyse de micro-échantillons par spectroscopie infrarouge à transformée de Fourier (FTIR).
Conçu pour s’intégrer directement dans le compartiment échantillon des spectromètres FTIR JASCO FT/IR-4X, FT/IR-6X et FT/IR-8X, il combine simplicité d’utilisation, installation rapide et performances optiques élevées.
Grâce à sa conception optique optimisée, l’IRT-1000X permet d’effectuer des mesures sensibles sur des échantillons de dimensions proches de 20 µm. Son installation ne nécessite aucun réglage optique, ce qui facilite sa mise en œuvre au quotidien.
Les points forts de l’IRT-1000X
- Compact et léger : environ 7 kg pour une manipulation et une installation facilitées.
- Installation rapide : montage direct dans le compartiment échantillon du spectromètre FTIR, sans alignement optique.
- Analyse polyvalente : mesures en transmission, en réflexion et par ATR (réflexion totale atténuée).
- Optique haute performance : sensibilité adaptée à l’analyse de micro-échantillons.
- Commandes intégrées : accès direct aux principales fonctions depuis le panneau de commande.
- Logiciel dédié : observation des échantillons, réglage de l’ouverture et association des images aux données spectrales.

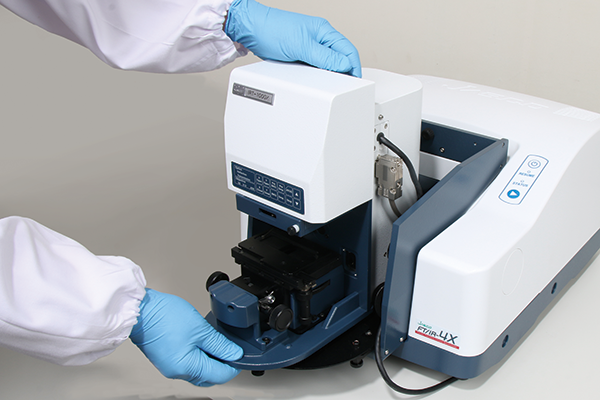

Une installation simple et rapide
Avec un poids d’environ 7 kg, le microscope IRT-1000X se manipule et s’installe facilement dans le compartiment échantillon du spectromètre FTIR.
Son système de guidage par glissière permet une mise en place rapide, sans nécessiter de réglage ou d’alignement optique. Le microscope peut ainsi être installé ou retiré facilement, selon les besoins d’analyse.

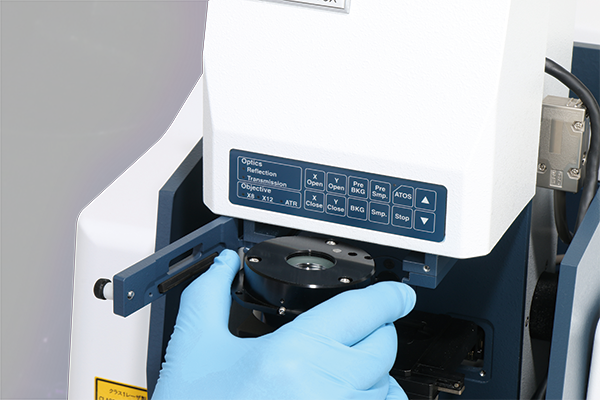

Un changement d’objectif simplifié
Le système de montage par insertion coulissante facilite le remplacement du miroir objectif, contrairement aux systèmes classiques à fixation par vissage.
Un mécanisme de reconnaissance identifie automatiquement le miroir objectif utilisé. Son type peut être affiché sur le panneau de commande et enregistré avec les données de mesure, assurant une meilleure traçabilité des analyses.

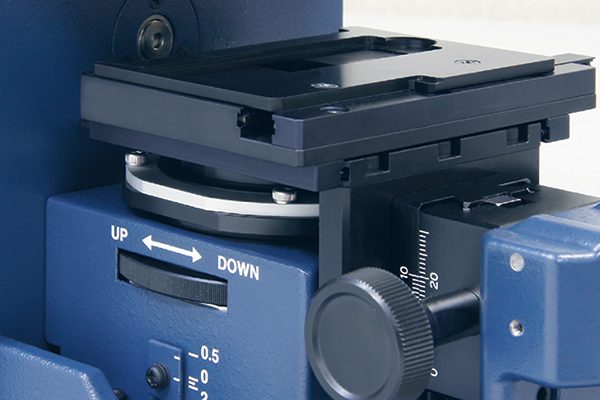

Un réglage précis de la mise au point
Lors des mesures en transmission, l’épaisseur et l’indice de réfraction de l’échantillon peuvent entraîner un décalage du point focal du faisceau infrarouge et affecter la qualité des résultats.
Pour compenser ce phénomène, l’IRT-1000X intègre un mécanisme de réglage en hauteur du miroir condenseur. Cette fonction permet d’ajuster la mise au point et de contribuer à l’obtention de données spectrales de qualité.

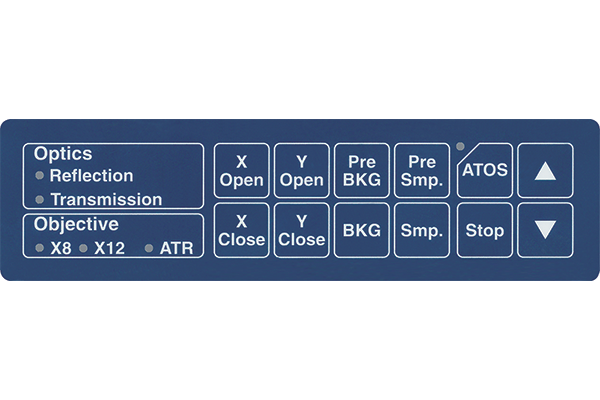

Un panneau de commande intuitif
Le panneau de commande intégré permet d’accéder directement aux principales fonctions du microscope, sans passer par un ordinateur.
Il permet notamment de :
- Visualiser le mode de mesure sélectionné : transmission, réflexion ou ATR.
- Identifier le miroir objectif utilisé.
- Ouvrir et fermer l’ouverture motorisée.
- Activer ou désactiver l’éclairage ATOS.
- Régler la luminosité de l’éclairage destiné à l’observation de l’échantillon.
- Démarrer et arrêter les mesures.
Ces commandes simplifient les opérations courantes et facilitent la prise en main du système.

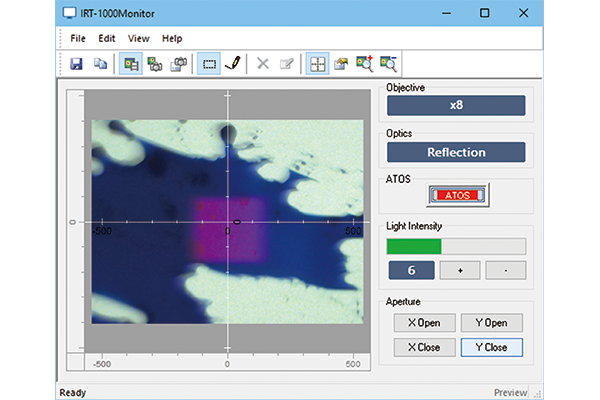

Un logiciel dédié à l’observation et à l’analyse
Le logiciel PC fourni en standard permet de piloter plusieurs fonctions du microscope et de visualiser les échantillons avant ou pendant l’analyse.
Ses principales fonctionnalités comprennent :
- Observation des échantillons : affichage des images avec un zoom numérique jusqu’à ×5.
- Gestion de l’ouverture : commande de l’ouverture et de la fermeture du diaphragme.
- Suivi du système optique : visualisation de l’état du microscope.
- Mesures sur image : affichage d’une échelle et mesure de longueurs.
- Affichage ATOS : visualisation des informations ATOS sur l’image d’observation.
- Traçabilité des résultats : sauvegarde des images d’observation avec les données de mesure.
L’association des images et des données spectrales facilite la documentation des analyses et l’identification des zones étudiées.
Compatibilité
L’IRT-1000X est conçu pour être utilisé avec les spectromètres infrarouges FTIR JASCO suivants :
- FT/IR-4X
- FT/IR-6X
- FT/IR-8X
Besoin d’analyser des échantillons de très petites dimensions ?
Le microscope infrarouge IRT-1000X constitue une solution pratique pour intégrer la microscopie FTIR à votre environnement analytique, tout en privilégiant la simplicité d’installation, la facilité d’utilisation et la maîtrise des coûts.
IRT-5100
Microscope IR
L'IRT-5100 est un microscope IR à usage général utilisant un détecteur DLATGS standard sans besoin de refroidissement à l'azote liquide. L'IRT-5100 peut également intégrer un détecteur supplémentaire qui peut être installé simultanément. Une platine motorisée XYZ automatique en option offre des capacités d'analyse de mise au point automatique et de cartographie.
IRT-5200
Microscope IR
Le microscope infrarouge IRT-5200 utilise un détecteur MCT refroidi à l’azote liquide, jusqu'à deux détecteurs peuvent être installés simultanément en option. La fonction cartographie « IQ mapping» permet des expériences de cartographie multipoint, linéaire, et de surface dans les différents mode et même en ATR sans déplacement la platine de l'échantillon, c’est un avantage important pour les cartographie via objectif ATR qui sont sinon impossibles. Une platine motorisée XYZ automatique en option permet une mise au point automatique et une analyse cartographique de zones d'échantillonnage plus grandes. On peut cumuler les avantages de l’IQ mapping et du mapping classique.
IRT-7100
Microscope IR Automatique
Le microscope IR entièrement automatisé IRT-7100 comprend un détecteur MCT, la platine motorisée et les acquisitions rapides avec le mode rapid scan. Il dispose d'une option pour installer simultanément jusqu'à deux détecteurs. Il est facilement extensible en système d'imagerie infrarouge en ajoutant un détecteur multi éléments MCT linéaire en option. La platine motorisée automatique est en standard et permet une cartographie de zone étendue et une cartographie ATR en combinant la fonction «IQ Mapping» avec la platine motorisée XYZ. L’upgrade en imageur peut s’effectuer très facilement.
IRT-7200
Microscope Imageur infrarouge
Le microscope multicanaux IRT-7200 FT-IR propose en standard deux détecteurs, un détecteur multi éléments linéaire à 16 canaux et un détecteur MCT ponctuel. L'imageur infrarouge IRT-7200 dispose de la platine motorisée, du rapid scan et du Step scan en option ainsi que des objectifs 16x et 32 x en standard. La combinaison de la platine motorisée automatique en mode rapid scan et de la fonction «IQ Mapping» permet des analyses cartographiques d'une plus grande zone d'échantillonnage à haute vitesse, une cartographie ATR multizone et une imagerie IR d'une zone spécifiée avec une résolution spatiale extrêmement élevée et une excellente sensibilité en peu de temps facilement.
Microscope IR sous vide avec IR6000FV
MICROSCOPIE IR SOUS VIDE
Microscope IR sous vide avec detecteur bolomètre pour FIR
Les microscopes et imageurs JASCO sont disponibles en version sous vide pour des analyses en milieu anaérobie, sans vapeur d'eau ou CO2. JASCO propose également des microscopes pour l'IR lointain sous vide ou modifié spécifiquement pour vos besoins. Contactez nous pour un microscope customisé.
